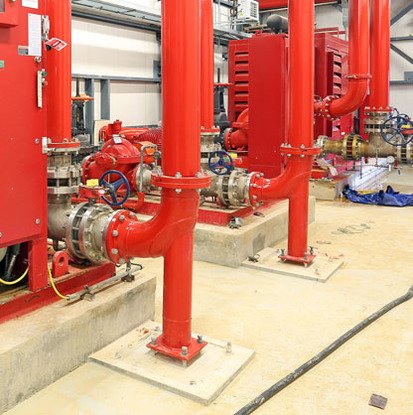

Se trata de un sistema de bombas contraincendios pensado para instalarse en lugares específicos o concretos con salas de máquinas compartidas, por ejemplo.
Consiste en un conjunto de bombas contraincendios de las cuales una o dos son consideradas principales, y que son las encargadas de activarse en caso de incendio, junto con una bomba vertical, denominada Jockey. Esta bomba vertical se encarga de arrancar y restaurar la presión del sistema en caso de producirse fugas o cambio en la misma.
Los grupos de bombas contraincendios son sistemas diseñados para suministrar agua a alta presión para la extinción de incendios en edificios e instalaciones industriales. Estos sistemas son cruciales para garantizar la seguridad en caso de un incendio y suelen estar compuestos por varias bombas y componentes adicionales. A continuación, se detallan los componentes y características principales de un grupo de bombas contraincendios:
Bomba Principal:
• Bomba Centrífuga:
Generalmente de una o varias etapas, diseñada para proporcionar un flujo constante de agua a alta presión.
• Motor:
Puede ser eléctrico o diésel, dependiendo de la fuente de energía disponible y la necesidad de redundancia.
Bomba Jockey:
• Función:
Mantiene la presión en el sistema cuando no hay demanda de agua por incendios, evitando que la bomba principal se encienda por pequeñas pérdidas de presión.
Bomba de Reserva:
• Función:
Actúa como respaldo en caso de falla de la bomba principal, asegurando que el sistema siga operativo.
Panel de Control:
• Función:
Controla y monitorea el funcionamiento de las bombas, incluyendo arranque, parada, alarmas y pruebas rutinarias.
Accesorios:
• Válvulas de Control:
Para dirigir el flujo de agua y aislar secciones del sistema.
• Manómetros y Sensores:
Para monitorear la presión y el flujo de agua.
• Tanques de Succión:
Almacenan el agua y aseguran un suministro constante a las bombas.
Bomba de Turbina Vertical:
• Usada cuando el suministro de agua está bajo tierra o en un pozo.
• Bomba Horizontal de Carcasa Dividida:
• Adecuada para aplicaciones donde el suministro de agua es superficial.
CONSIDERACIONES DE DISEÑO
• Capacidad y Caudal:
Determinados según el riesgo de incendio y el tamaño del área protegida.
• Redundancia:
Incorporar bombas de reserva y sistemas de alimentación dual (eléctrica y diésel) para mayor fiabilidad.
• Ubicación:
Deben estar instaladas en áreas protegidas contra incendios, inundaciones y accesibles para mantenimiento.
• Pruebas y Mantenimiento:
Realización de pruebas periódicas y mantenimientos preventivos para asegurar el correcto funcionamiento.
FUNCIONAMIENTO
En caso de incendio, la caída de presión en el sistema activa automáticamente la bomba principal, que suministra agua a alta presión a través de las tuberías y rociadores. La bomba jockey se encarga de mantener la presión en ausencia de demanda y se apaga una vez que la bomba principal se activa. En caso de falla de la bomba principal, la bomba de reserva entra en operación automáticamente.
APLICACIONES
• Edificios Comerciales y Residenciales:
Para protección de áreas comunes y equipos críticos.
• Industrias:
Especialmente en instalaciones con alto riesgo de incendio, como plantas químicas y refinerías.
• Almacenes y Centros de Distribución:
Donde el almacenamiento de productos inflamables requiere protección adicional.
Los grupos de bombas contraincendios son esenciales para la protección contra incendios, proporcionando una respuesta rápida y efectiva para mitigar el daño y garantizar la seguridad de las personas y bienes.
